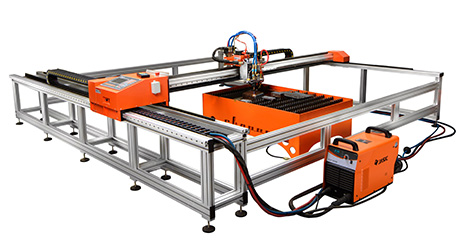

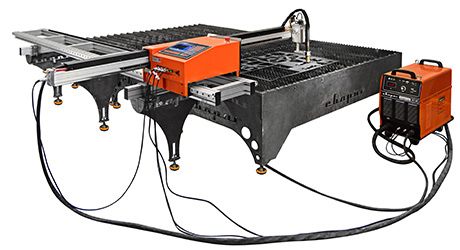

Машины термической резки
для воздушно–плазменной и газопламенной резки

Машины термической резки для воздушно – плазменной и газопламенной резки металлов из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм. Оборудование ТМ «Сварог» отвечает условиям российского рынка и совместимо с оборудованием для воздушно-плазменной резки ТМ «Сварог».

Особенности установок

  • Оборудование ТМ «Сварог» термической резки оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации.

  • Возможность работать как воздушно-плазменной, так и газопламенной резкой.

  • Точность управления составляет
    +/- 0,2 мм

  • Управление установкой осуществляется со встроенной панели оснащенной клавишами управления
    и цветным 7” LCD дисплеем
    .

  • Большинство изделий можно задавать с панели управления, без применения дополнительного компьютера за счет современной электронной и программной частей.

  • Пакет программного обеспечения Fast Cam входит в штатную комплектацию, который обеспечивает черчение, раскрой и проверку нужных деталей осуществлять без покупки дополнительных программ, а также открытие чертежей других САПР (Autocad, Компас, SolidWorks).

  • Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа с допустимым перепадом высоты составляет до 100 мм. Также возможно использование ручной системы контроля высоты.

  • Оборудование оснащено защитой от электромагнитных помех, что позволяет совмещать с аппаратами плазменной резки c высокочастотным поджигом дуги.

  • Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.

Особенности программного обеспечения

FastCamFastCAM - это система черчения специально разработана для управления двухкоординатными станками ЧПУ для разделки листа (включает в себя 3 модуля)

  • Cam

    Создание чертежей
    без применения специальных CAD-программ.

    Поддержка файлов разных форматов:
    CAM, DXF, IGES и т.д.

  • Plot

    Проверка и редактирование созданной программы с симуляцией результата.

    Создание чертежа на основе NC файла.

    Расчеты стоимости, времени и длины реза
    для любой операции.

  • Nest

    Оптимизация размещения деталей на листе. Автоматический и ручной интерактивные режимы оптимизации.

    Удобный выбор вида, количества деталей, зазора, материала и размера заготовки.

    Сохранение результата как в NC файле, так и в DXF.

Особенности контроллера ЧПУ

  • Простой и понятный интерфейс контроллера позволяет быстро обучить персонал.

  • Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения.

  • Функция диагностики оборудования позволяет проверять порты ввода и вывода.

  • Широкий перечень настроек позволяет добиться необходимого качества реза.

  • Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций.

  • Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа.

  • Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки.

  • Контроллер оснащен внутренней памятью на 32 Мбайта, которая позволяет сохранить большое количество программ резки без использования дополнительного накопителя.

  • Возможность использовать USB flash накопители для переноса программ резки.

  • Функция сброса всех параметров контроллера к заводским настройкам.

Сфера применений

  • Раскрой листового металлопроката в размер (цветная, черная, легированная сталь)

  • Заготовки для фрезерной и токарной обработки

  • Точный раскрой металла для последующих сварочных и сборочных работ, подготовка фаски

  • Авто-, авиа-, судостроение

  • Детали станков и оборудования

  • Трубопроводная арматура, детали поддержки трубопроводов

  • Электротехнические короба, раскрой деталей корпусов для различного оборудования

  • Опорные и закладные конструкции сооружений

  • Вентиляционные конструкции

  • Изготовление металлических заборов, дверей, решеток, лестниц

  • Производство металлической мебели

  • Художественный раскрой металла

Наладка и обслуживание

  • Наладка ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно.
  • Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально.
  • Обучение оператора проводится бесплатно в демонстрационном зале по адресу: Санкт-Петербург, Мебельный проезд, д. 2.
  • Постоянная техническая поддержка и помощь в освоении программного обеспечения.
  • Гарантия 1 год.

Оставьте запрос на коммерческое предложение

или по телефону в Санкт-Петербурге 8 (812) 325-01-05

Информация о производителе

Svarog Svarog

Машины термической резки ТМ «Сварог» производятся на одном из крупнейших в Китае заводе координатных станков – SteelTailor. Оборудование компании SteelTailor выпускается с ориентировкой на инновации и высокую производительность. Отличительной особенностью продукции является ее надежность, обеспечиваемая высоким уровнем производства и собственными запатентованными технологиями.
