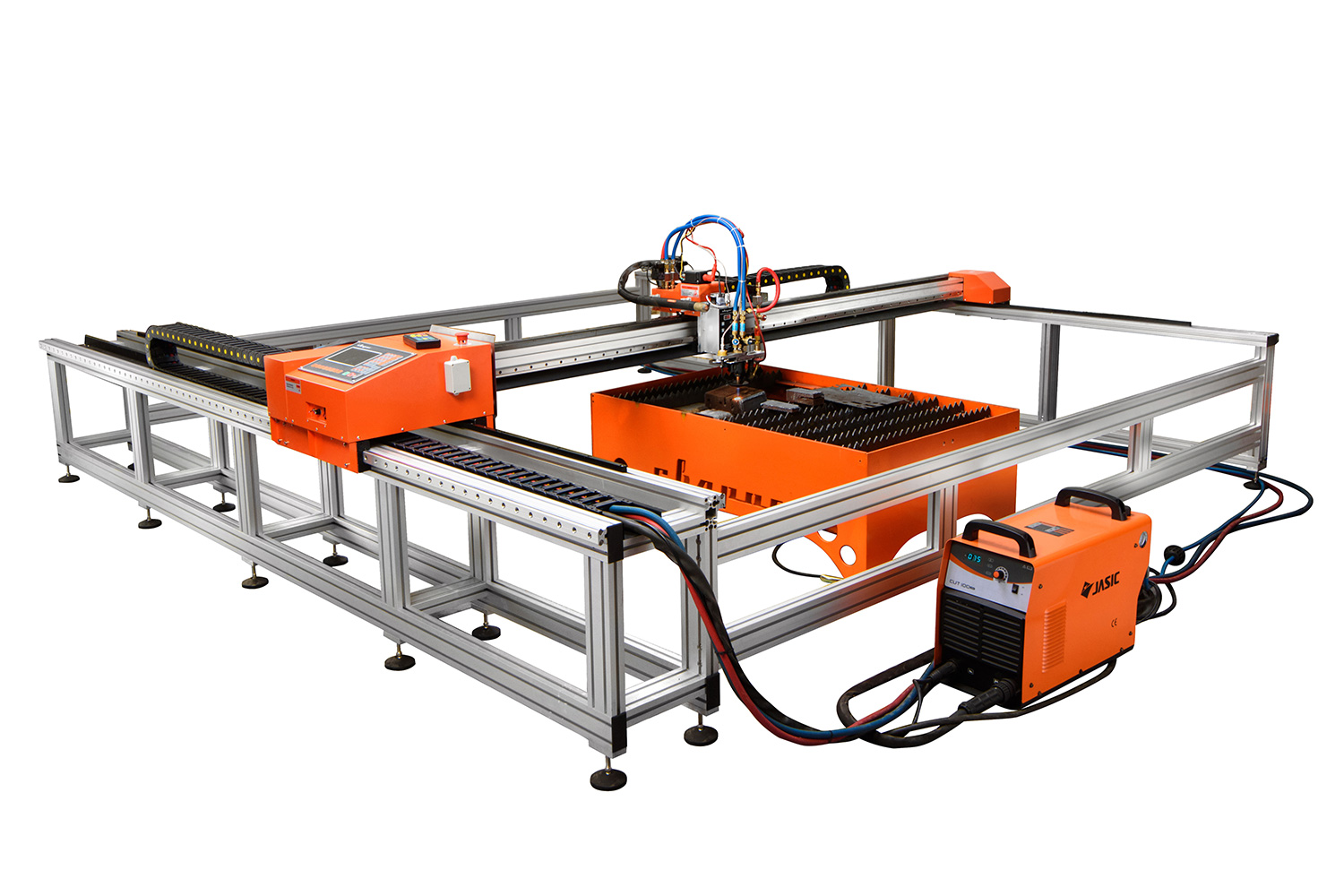

Dragon 3.0 Портальная машина термической резки

Портальная машина термической резки Сварог Dragon 3.0 предназначена для высокопроизводительной, высокоточной воздушно – плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм.

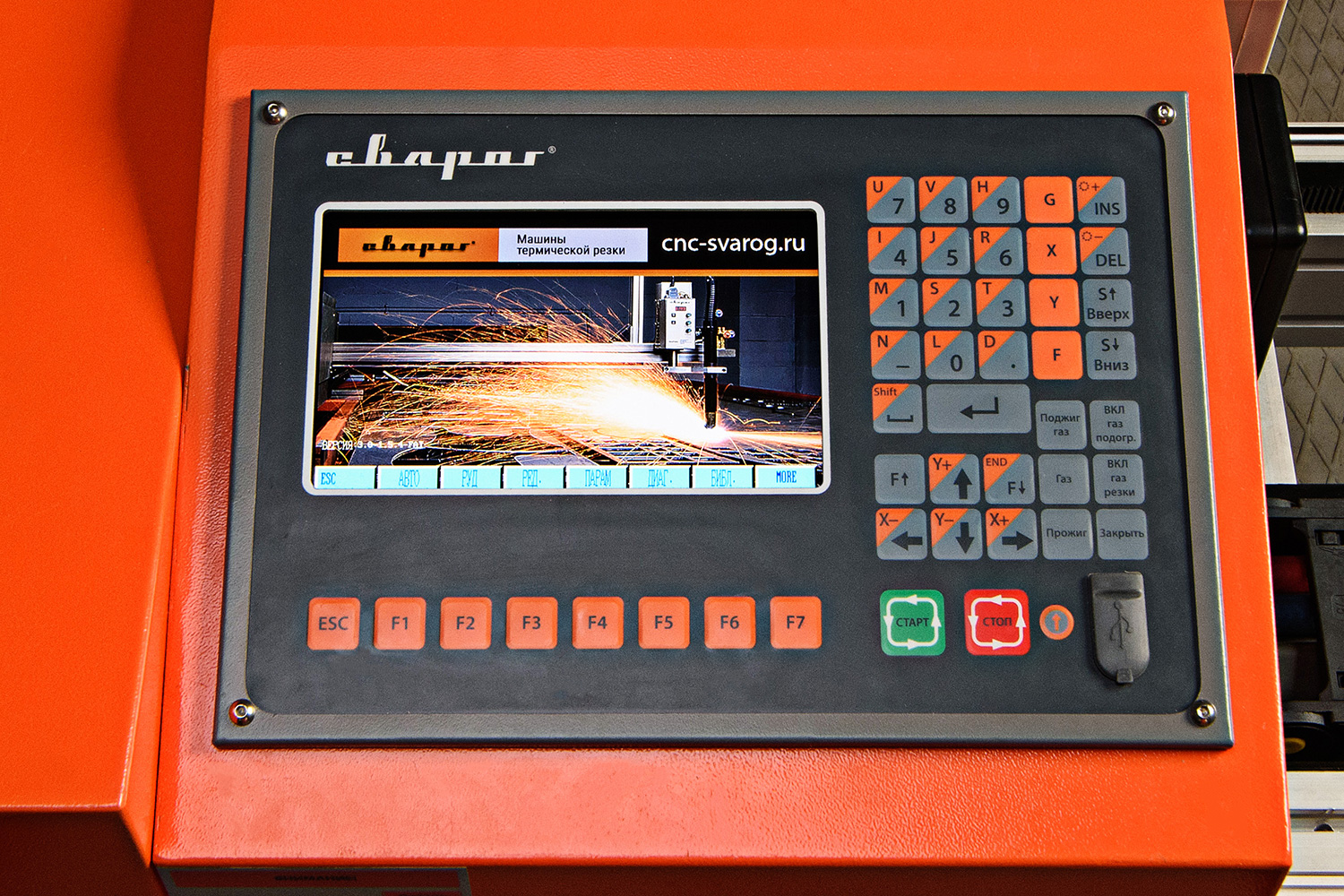

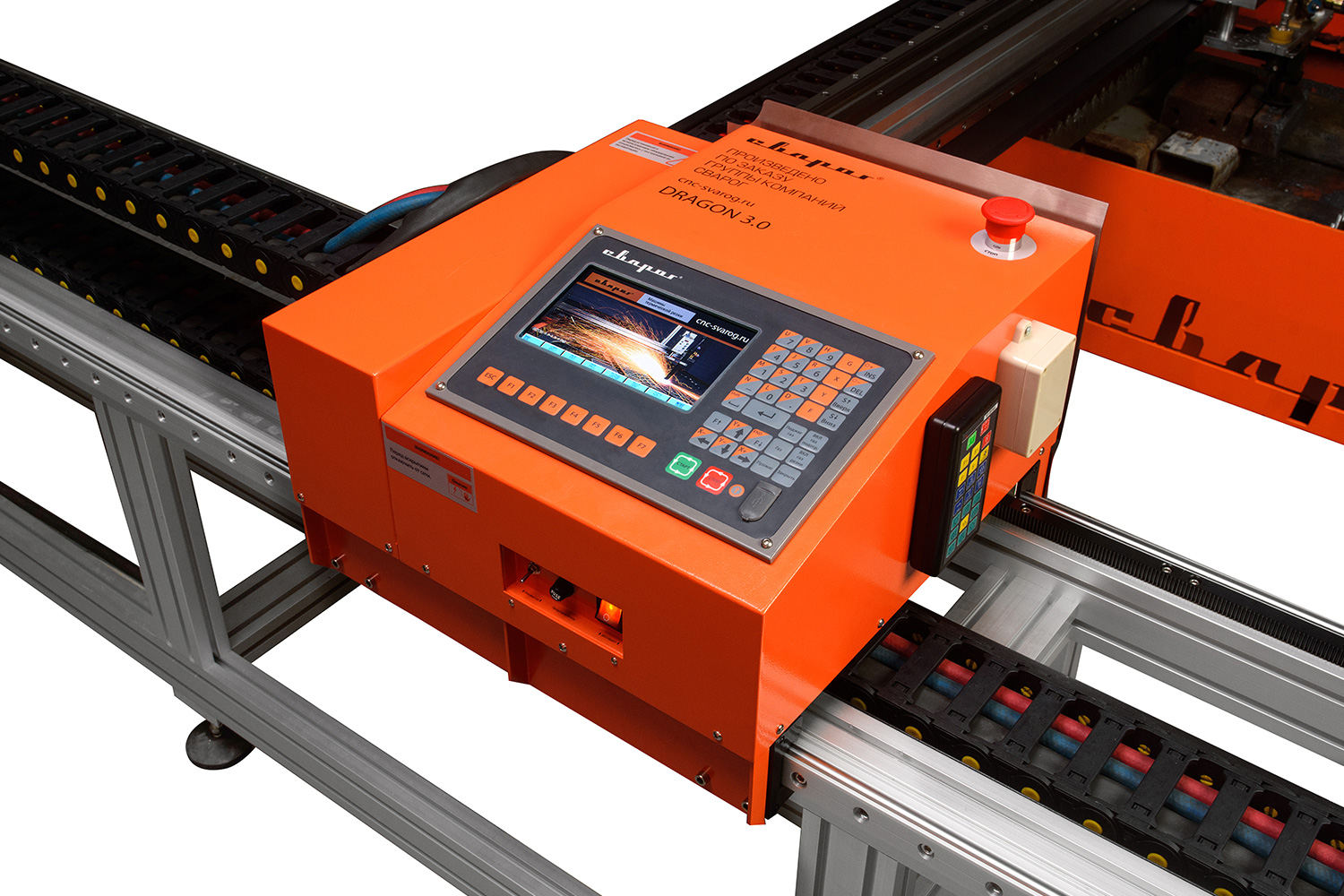

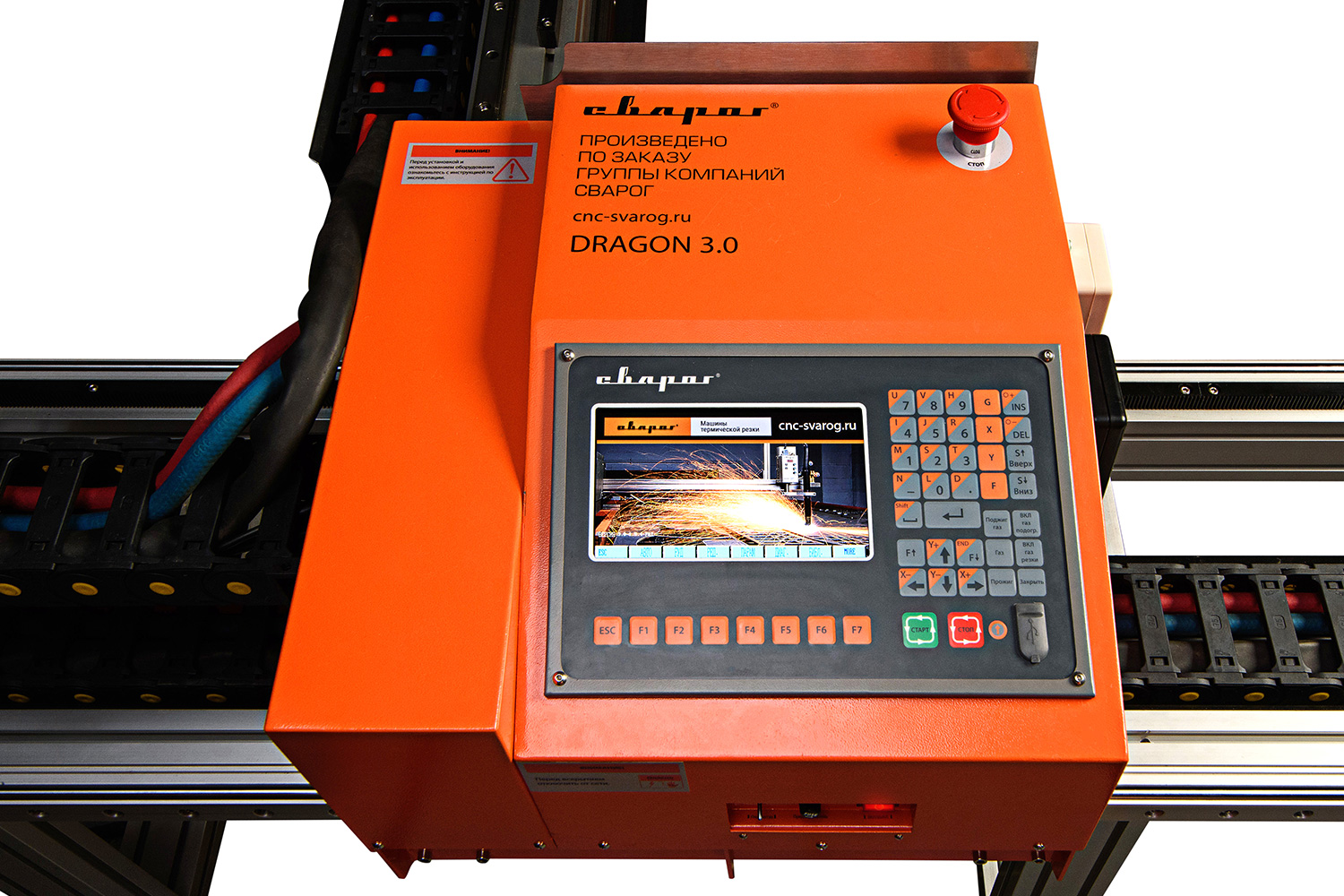

Машина может комплектоваться, как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия. Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем. Современная электронная и программная части позволяет производить необходимые корректировки и проектирование изделий с панели управления, без применения компьютера.

В штатную комплектацию входит пакет программного обеспечения Fast Cam, благодаря которому черчение, раскрой и проверку нужных деталей, можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР таких как (Autocad, Компас, SolidWorks). Установка Dragon 3.0 полностью совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78)/CUT 160 (J47).

Фото Фото Фото Фото Фото Фото Фото Фото Фото Фото

Особенности модели Dragon 3.0

  • Максимальный размер рабочей зоны 2500х6000 мм.

  • Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ.

  • Четыре приводных мотора постоянного тока.

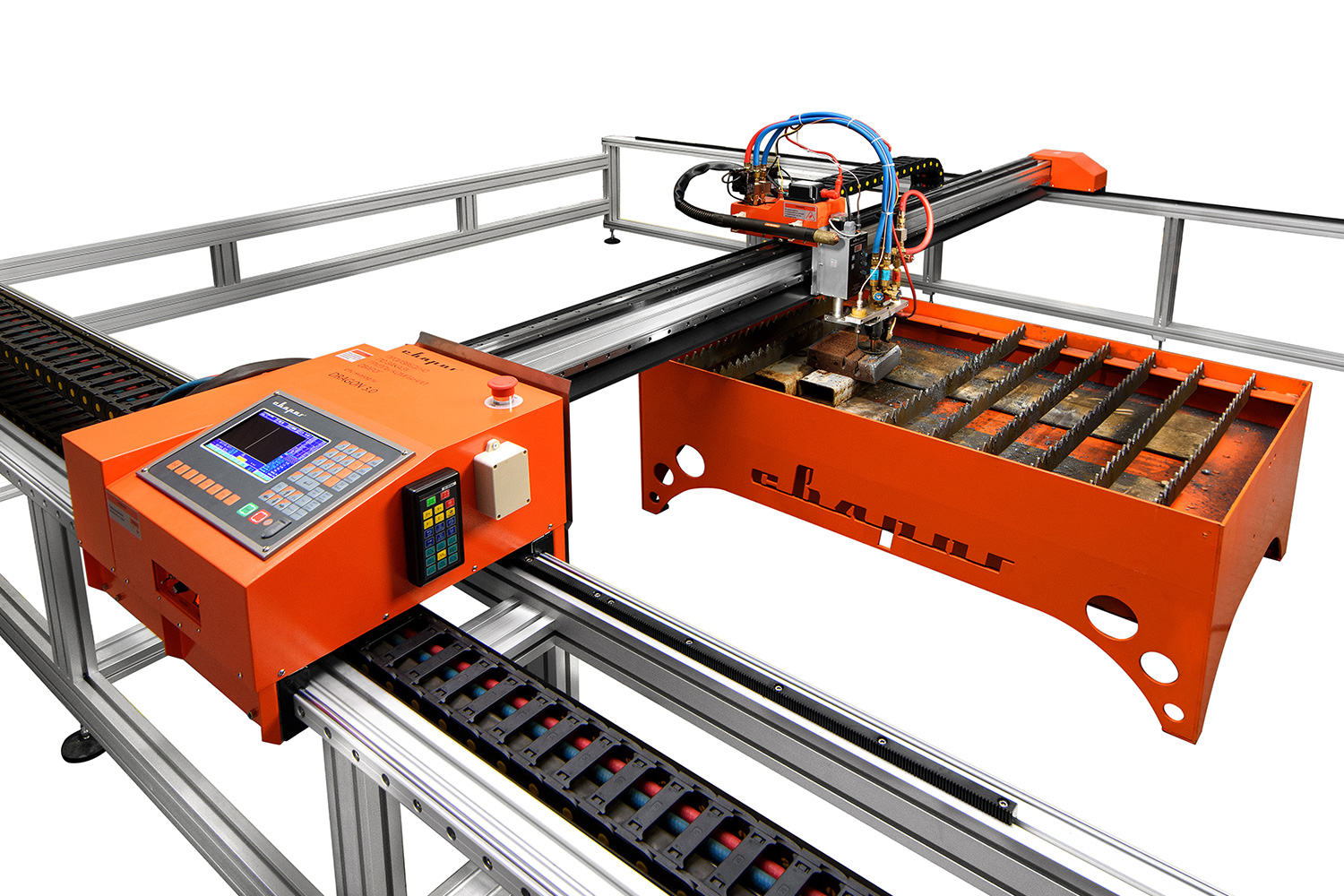

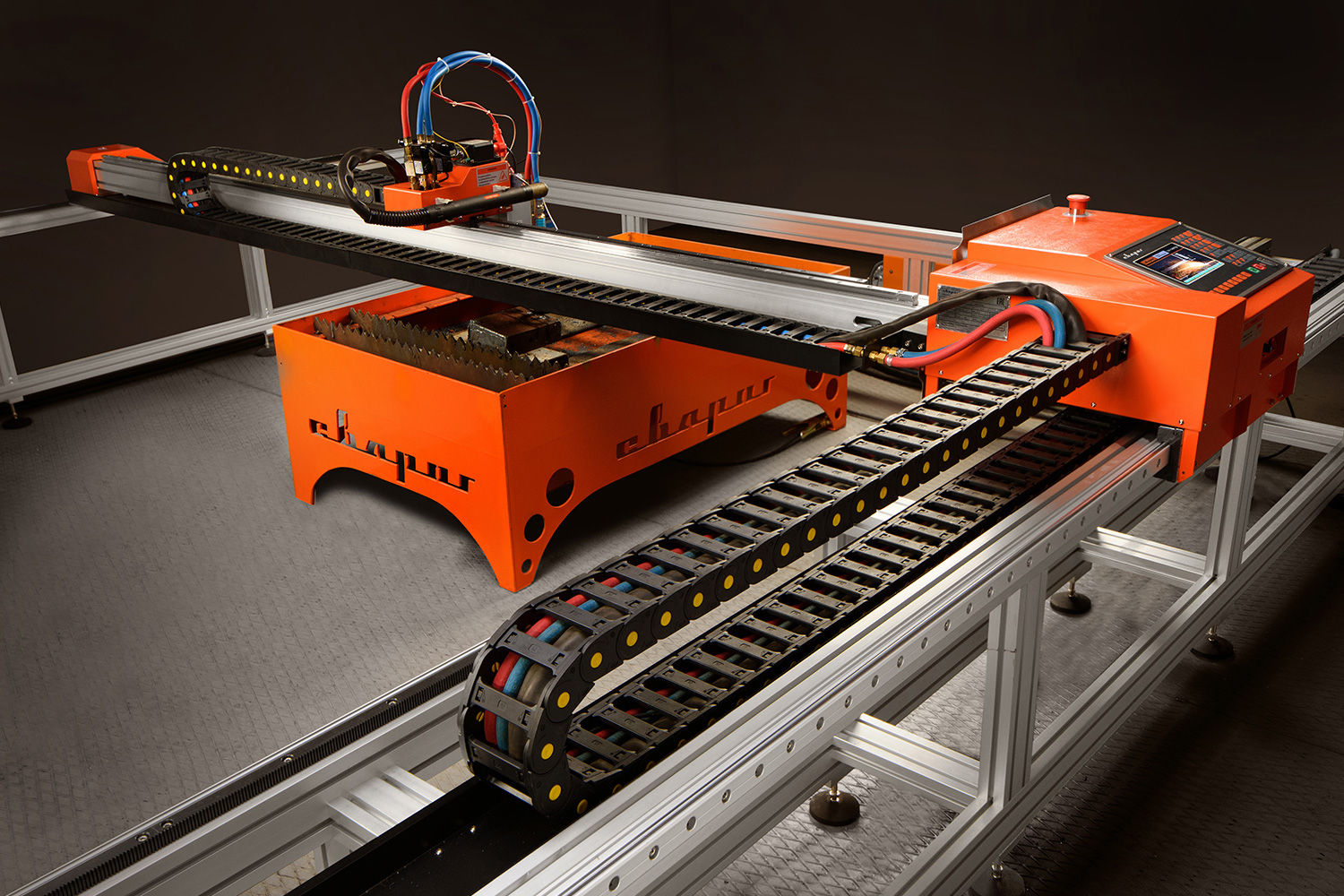

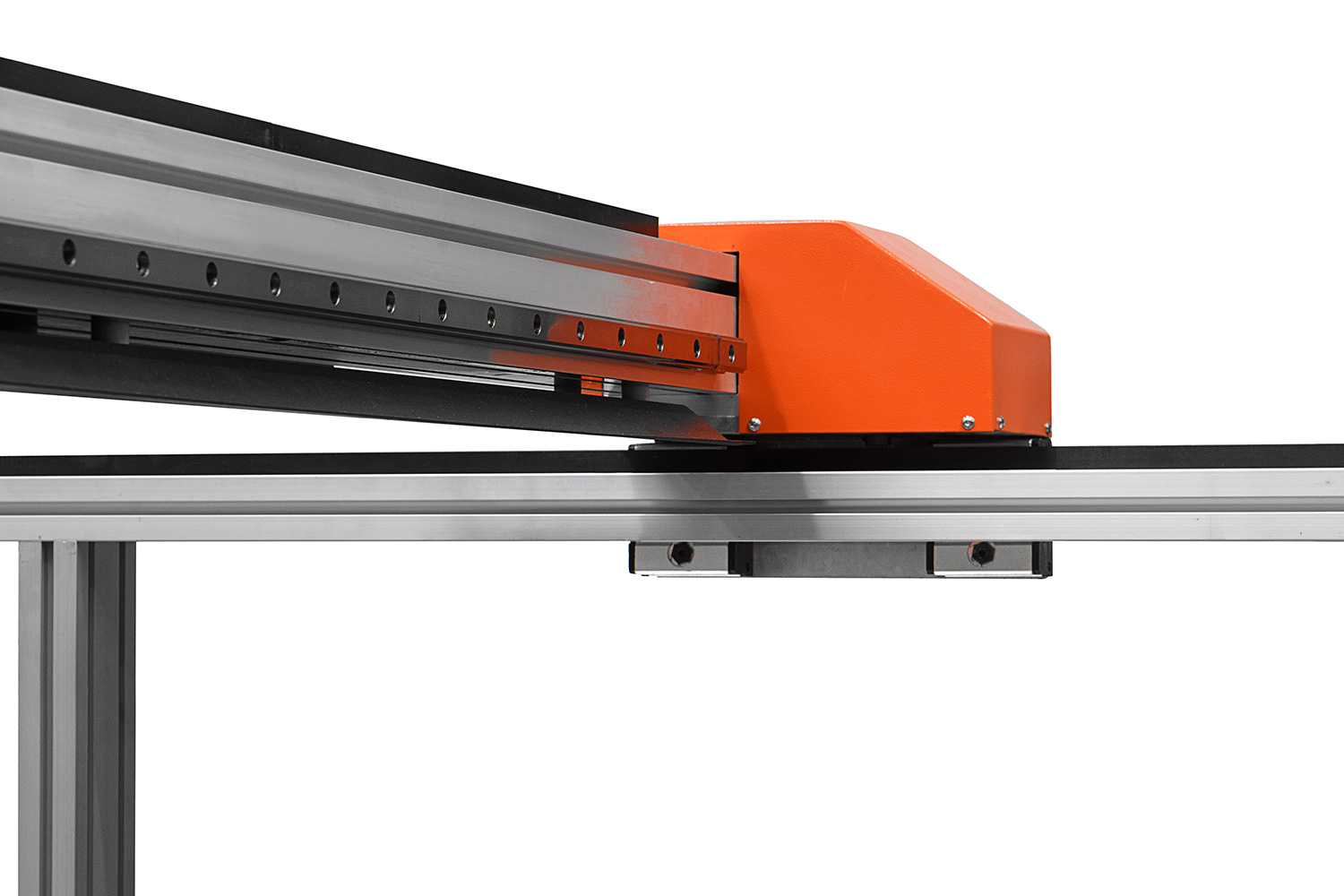

  • Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами.

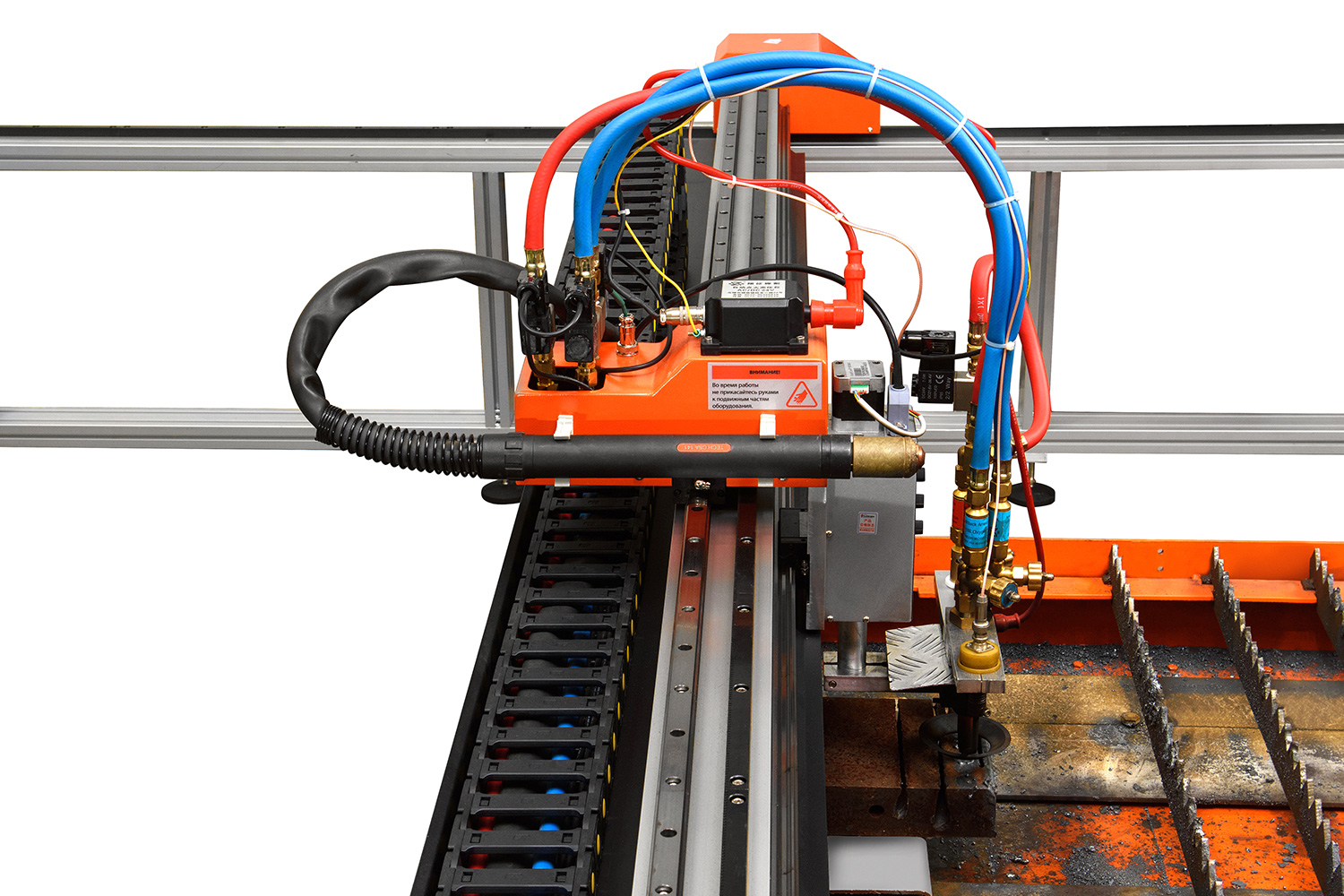

  • Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины.

  • Точность управления составляет +/- 0,1 мм.

  • Возможность ручного наклона плазмотрона под углом, что позволяет снимать фаски на разрезаемом листе.

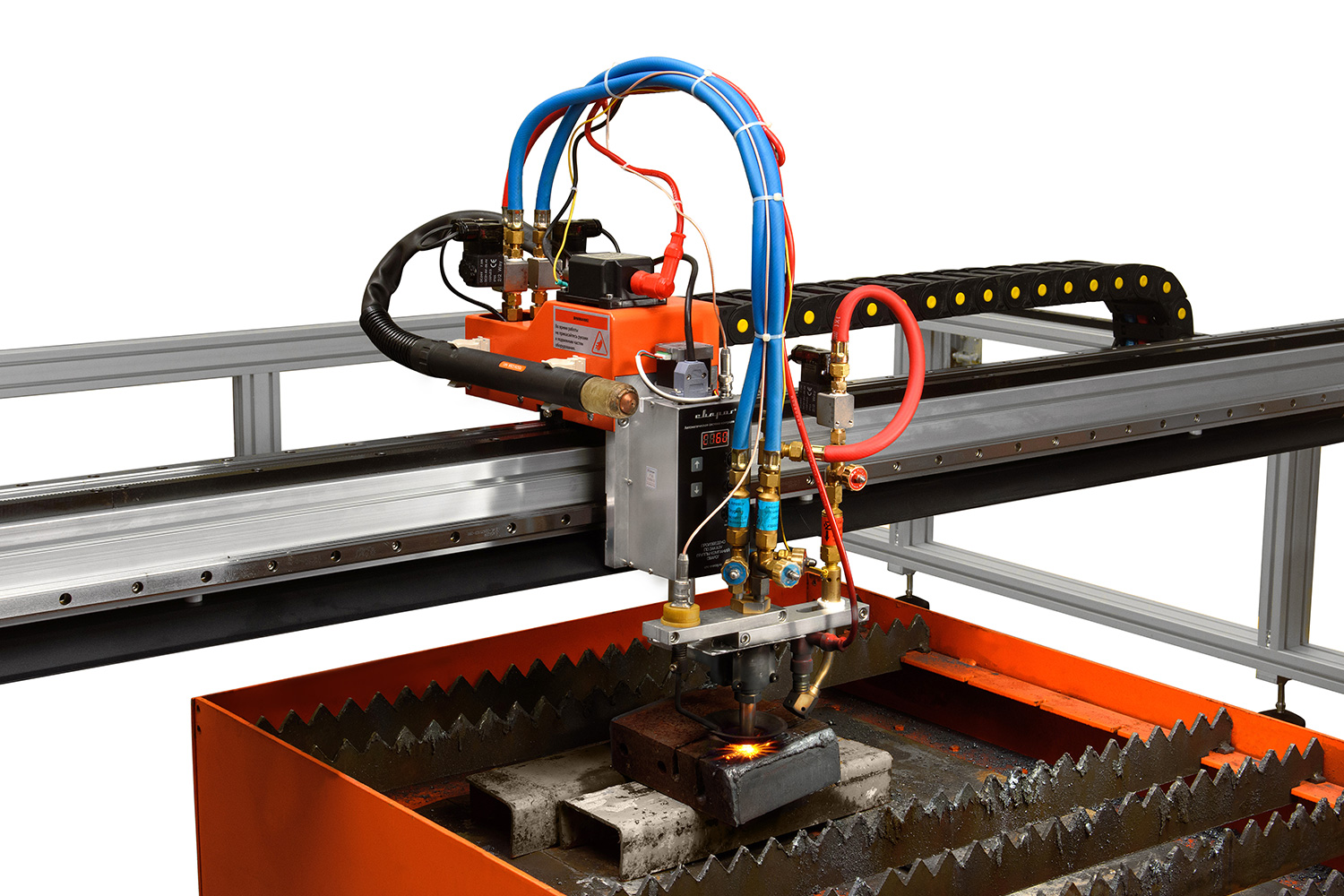

  • Встроенная автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно-плазменной и газопламенной резки. Система АСКВ оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером. Перепад высоты может составлять до 100 мм.

  • Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом.

  • Система ЧПУ позволяет задавать высоту реза на поверхности листа, методом контактного поиска.

  • Возможность использовать как ручную, так и автоматическую систему контроля высоты.

  • Dragon 3.0 оснащен встроенной панелью управления контроллера ЧПУ с промышленным процессором ARM 7 и 4Гб энергонезависимой памяти под пользовательские программы (шаблонов деталей).

  • Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

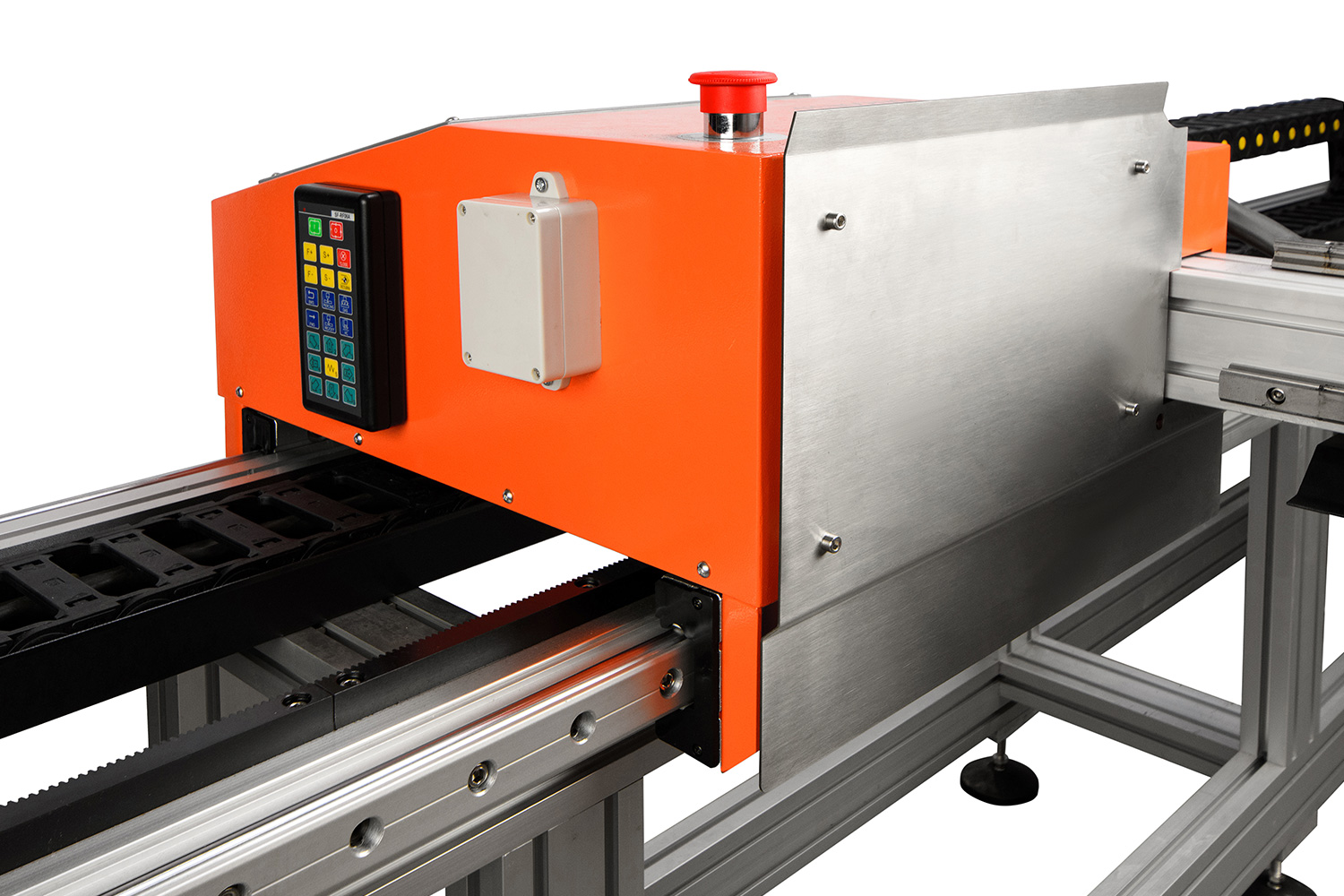

  • Возможность подключения беспроводного пульта управления:
    Дальность действия до 20 метров;
    Стабильная работа с высоковольтным поджигом дуги;
    23 функциональные клавиши;
    8 клавиш перемещения.

Технические характеристики

Напряжение питающей сети В220±10%
Частота питающей сети Гц50
Потребляемая мощность Вт200
Дисплей Цветной, LCD 7˝
Процессор Industrial ARM–7 CPU
Объём памяти Гб4, без ограничений по обрабатываемым программам
Программное обеспечение резки FastCAM
Рабочая зона резки, стандартная комплектация ммОсь–X: 3000, Ось–Y: 2500
Рабочая зона резки, дополнительная комплектация ммОсь–X: 6000, Ось–Y: 2500
Скорость перемещения мм/мин0–4000
Скорость резки мм/минГаз: 0–600, Плазма: 0–4000
Точность управления мм±0,1
Контроль высоты резака По напряжению дуги
Тип резки Газопламенная, плазменная
Толщина разрезаемого металла газом мм5–150**
Газ Кислород
Давление кислорода, макс. МПа0,7
Горючий газ Ацетилен, Пропан
Давление горючего газа, макс МПа0,1
Толщина разрезаемого металла плазмой* мм1–40**
Температура эксплуатации °Cот 0 до +40
Класс защиты IP 10
Общий вес машины кг196 / 305

* При использовании аппарата воздушно–плазменной резки Сварог CUT 160 (J47).

** Рез с края листа.

Характеристики встроенной автоматической системы контроля высоты (АСКВ)

Модель ST-TH CEXO 3B
Параметры электропитания Постоянный ток 24±2В, 3А
Диапазон ручной регулировки мм0–100
Диапазон автоматической регулировки высоты мм3–30
Скорость автоматической регулировки высоты мм/мин3000
Точность управления мм±0,5
Температура эксплуатации ⁰Cот -10 до +50

Комплектация и цены

Наименование продукции Цена, Р
Портальная машина термической резки
с ЧПУ Dragon 3.0 (2500×3000мм), 1 год гарантии
690 000
Портальная машина термической резки
с ЧПУ Dragon 3.0 (2500×6000мм), 1 год гарантии
890 000
Автоматическая система контроля высоты Бесплатно
Комплект программного обеспечения FAST CAM Бесплатно
Дополнительное оборудование, услуги
Стол для плазменной резки, проектируется индивидуально  По договоренности
Источник плазменной резки ТМ «Сварог» CUT 100 (J78) 136 110
Источник плазменной резки ТМ «Сварог» CUT 160 (J47) 155 600
Источник плазменной резки ТМ «Сварог» CUT 160 (L307) 165 500
Стартовый набор расходных материалов для горелки Бесплатно
Пусконаладочные работы и обучение персонала По договоренности
Резак плазменный авт. TECH CSA 141 цент. адаптер 12м IVT0691 35 222
Комплект подключения DRAGON 3.0 970
Пульт управления машиной с ЧПУ беспроводной 14 900
Составление программ резки По договоренности
Инструкция по сборке Скачать

Машина термической резки может быть поставлена без дополнительного оборудования. При приобретении портальной машины в комплекте с дополнительным оборудованием – предоставляется дополнительная скидка.
