Valiant 3.0 Консольная машина термической резки

Консольная машина термической резки Valiant 3.0 ТМ «Сварог» предназначена для высокопроизводительной, высокоточной воздушно – плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм.

Машина может комплектоваться как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия.

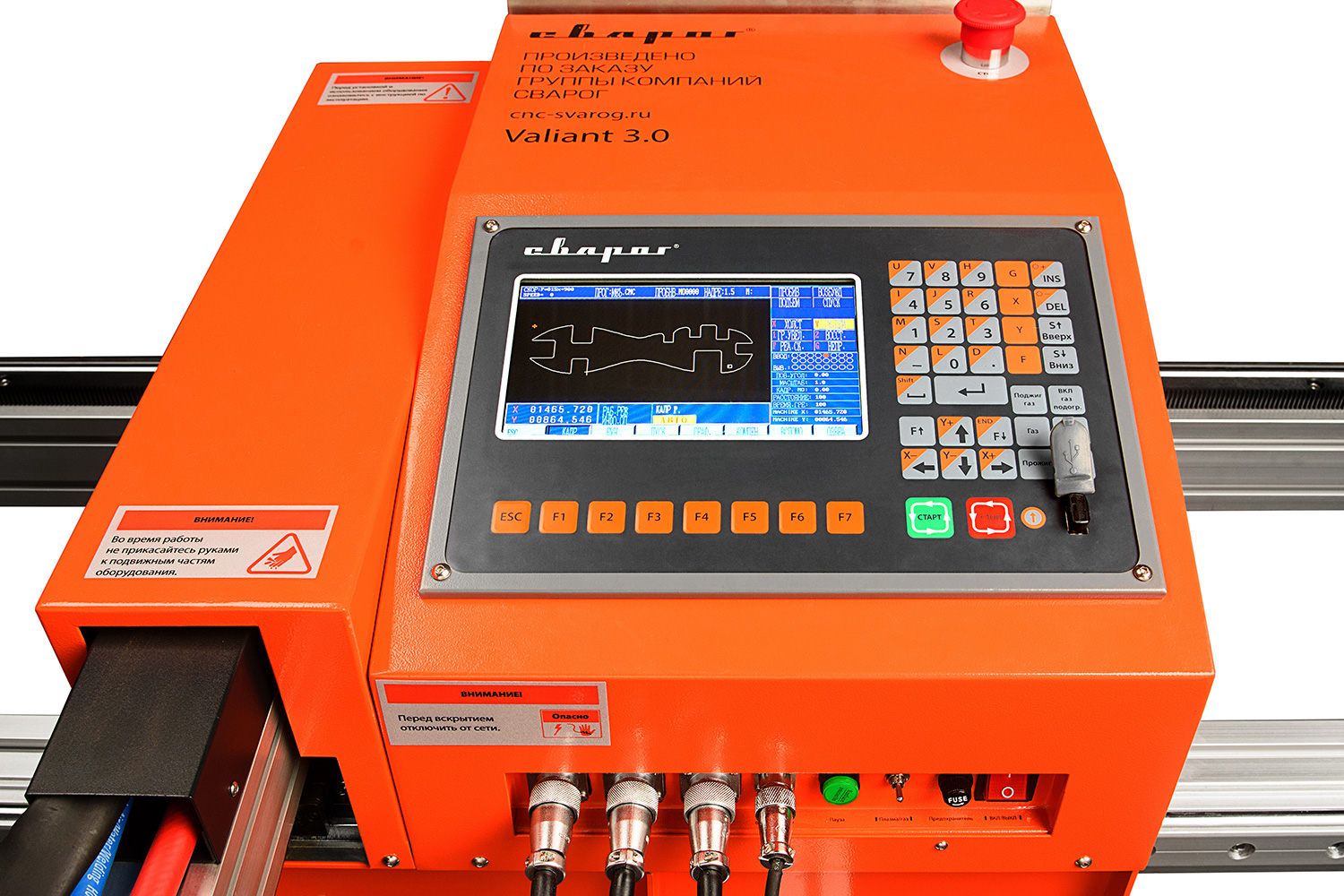

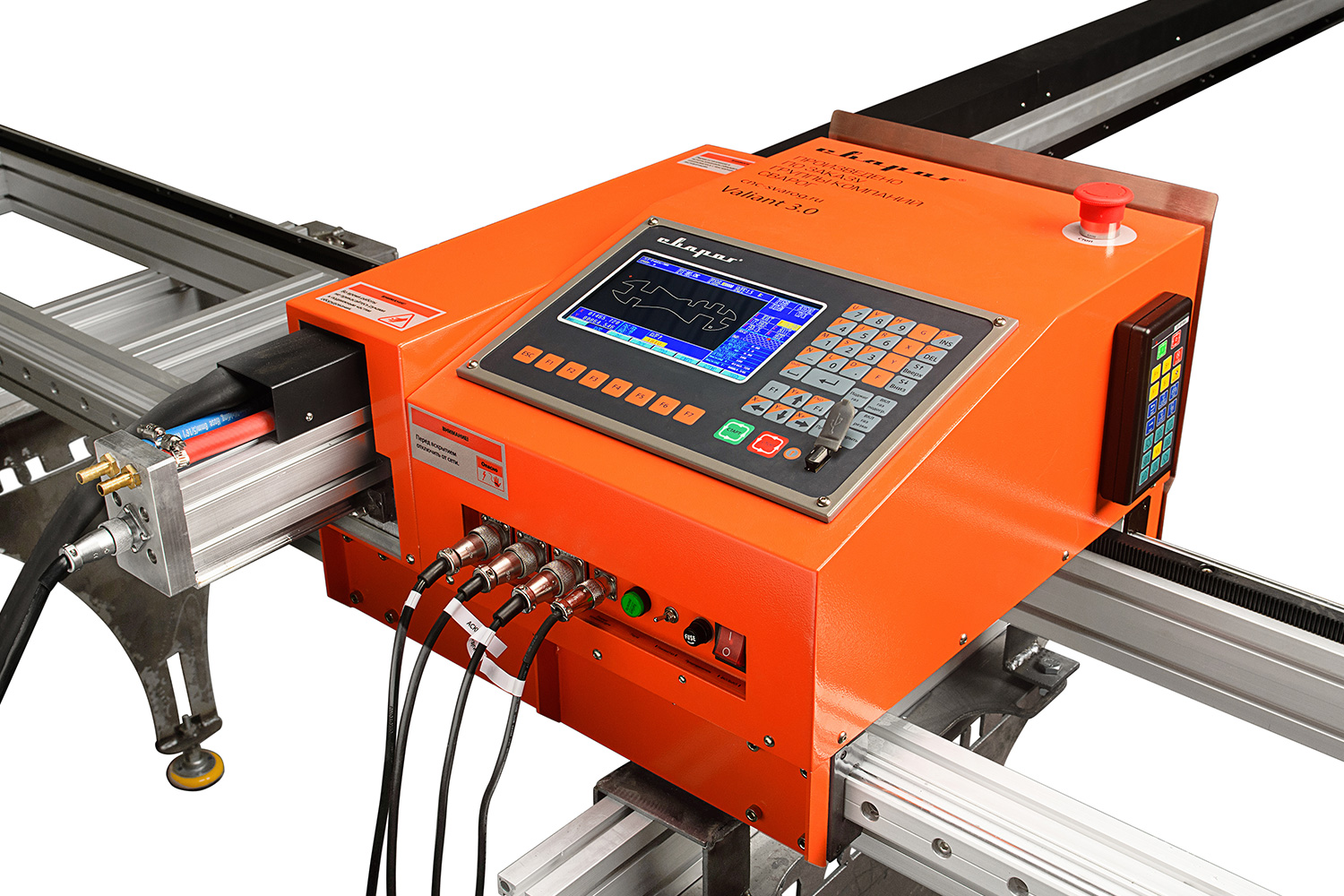

Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем. Современная электронная и программная части позволяют проектировать изделия и производить необходимые корректировки с панели управления без применения компьютера.

В штатную комплектацию входит пакет программного обеспечения FastCAM, благодаря которому черчение, раскрой и проверку нужных деталей можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР (система автоматизированного проектирования), таких как Autocad, Компас, SolidWorks.

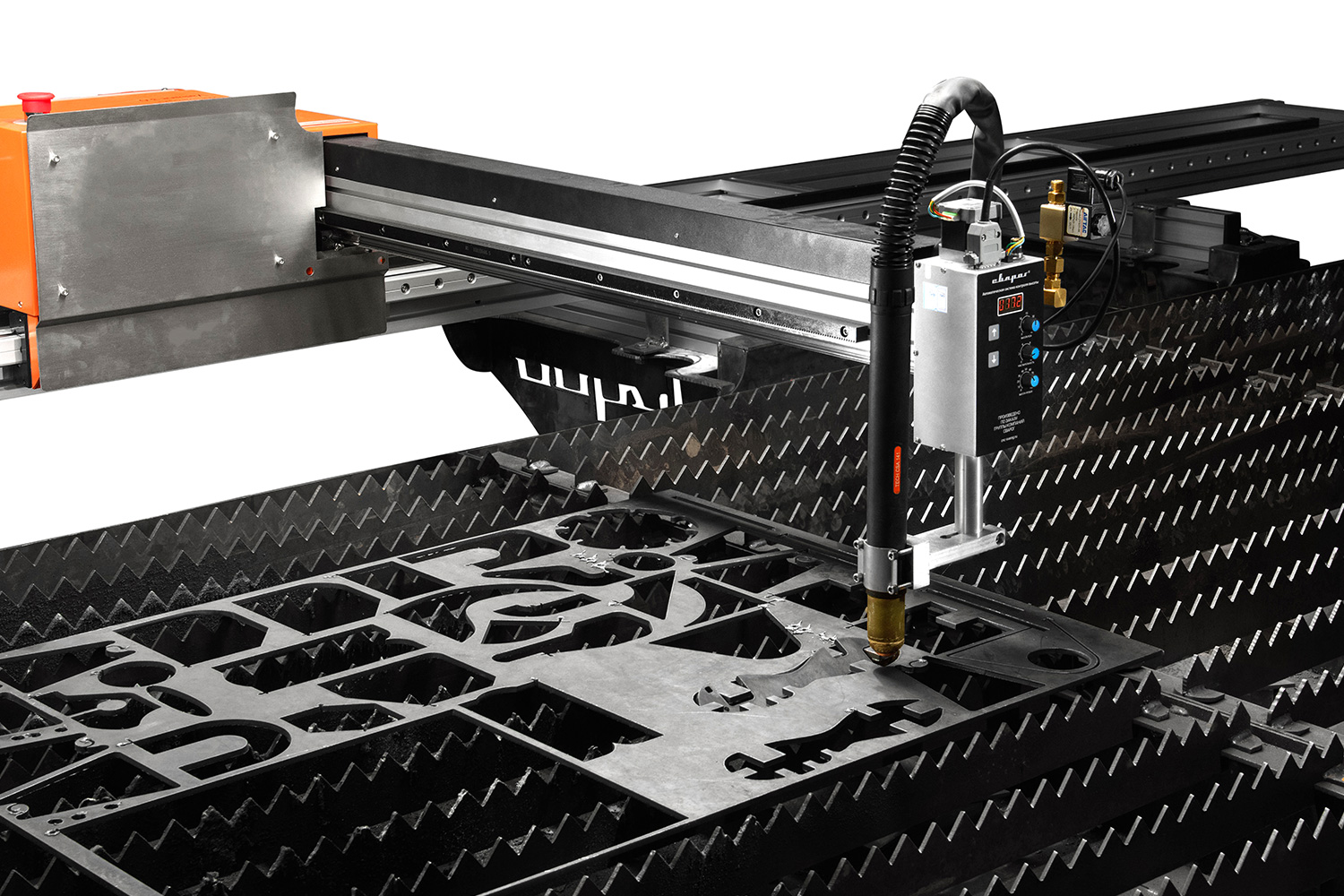

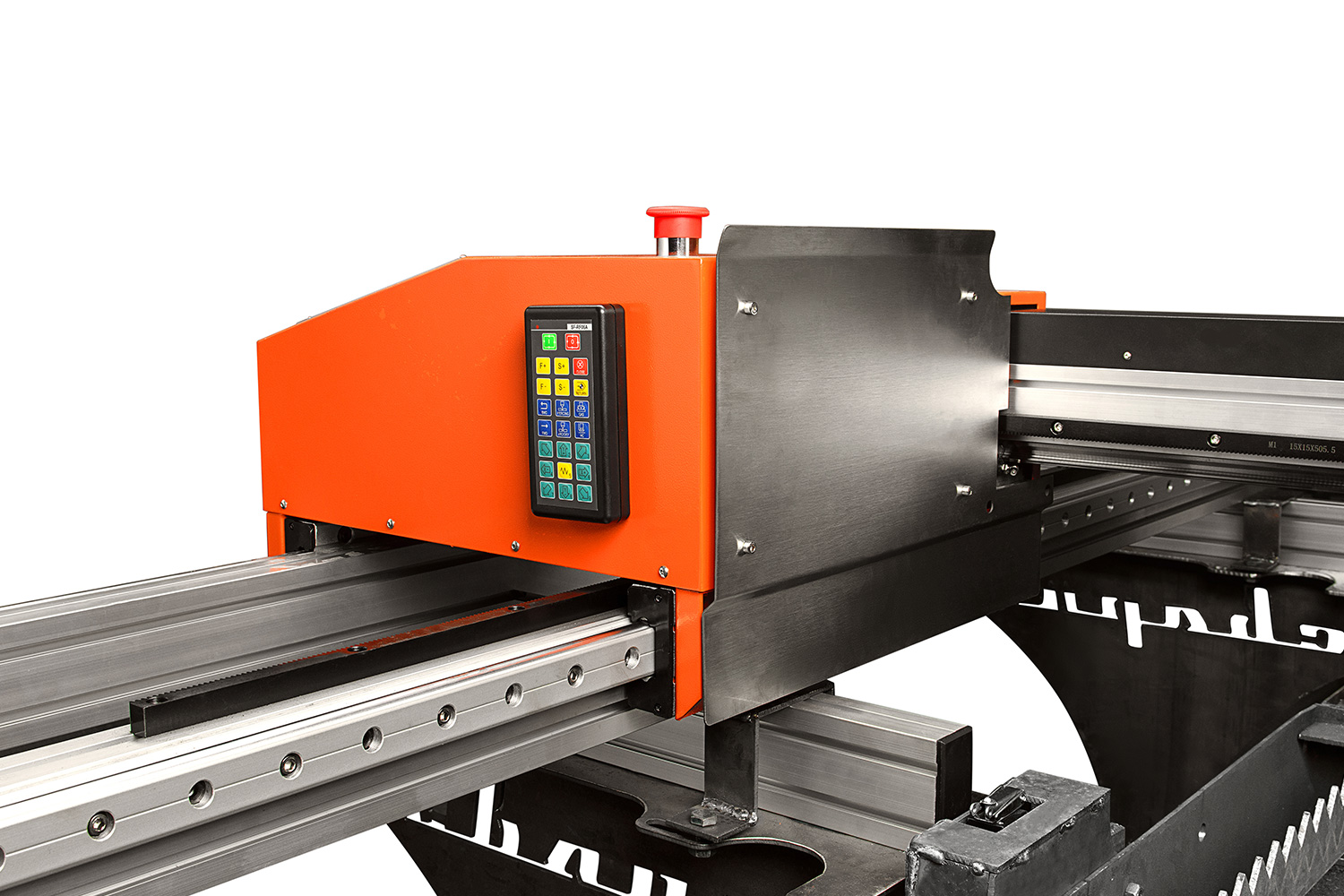

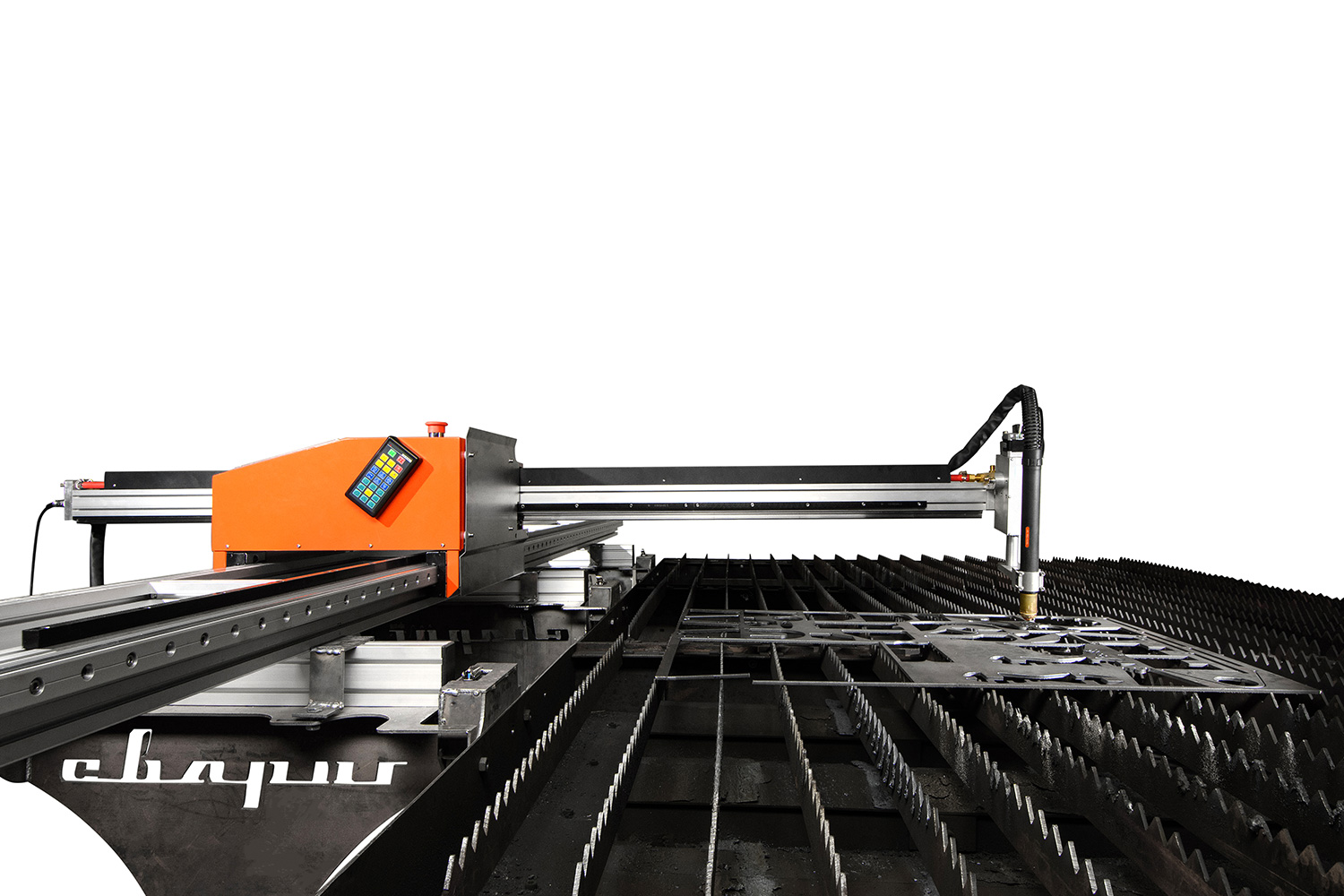

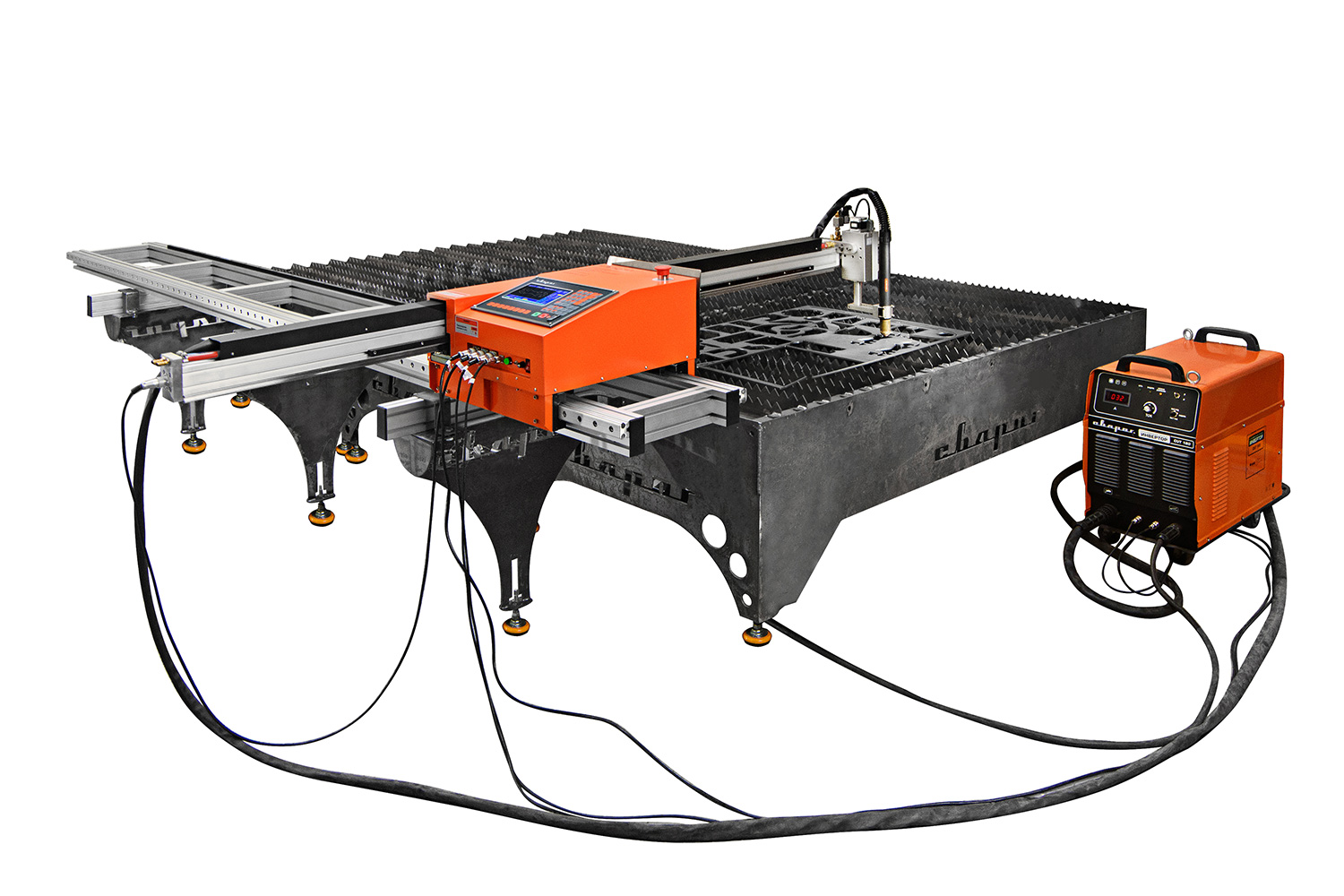

Фото Фото Фото Фото Фото Фото

Видео

Особенности модели Valiant 3.0

  • Максимальный размер рабочей зоны 1500х3000 мм

  • Возможность работать как воздушно-плазменной, так и газопламенной резкой.

  • Точность управления составляет
    +/- 0,1 мм

  • Автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно–плазменной и газопламенной резки оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером.

  • Перепад высоты может составлять до 100 мм.

  • Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.

  • Возможность использовать как ручную, так и автоматическую систему контроля высоты.

  • Возможность ручного наклона плазмотрона под углом 35°, что позволяет снимать фаски на разрезаемом листе.

  • Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом дуги.

  • Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины.

  • Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования.

  • В Valiant 3.0 ТМ «Сварог» встроена панель управления контроллера ЧПУ с промышленным процессором ARM–7 и 4 гигабайтами энергонезависимой памяти под шаблоны деталей.

  • Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования – САПР FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

  • Возможность подключения беспроводного пульта управления:
    Дальность действия до 20 метров;
    Стабильная работа с высоковольтным поджигом дуги;
    23 функциональные клавиши;
    8 клавиш перемещения.

Технические характеристики

Напряжение питающей сети В220±10%
Частота питающей сети Гц50
Потребляемая мощность Вт200
Дисплей Цветной, LCD 7˝
Процессор Industrial ARM–7 CPU
Объём памяти Гб4, без ограничений по обрабатываемым программам
Программное обеспечение резки FastCAM (Prof.)
Рабочая зона резки, стандартная комплектация ммОсь–X: 3000, Ось–Y: 1500
Рабочая зона резки, дополнительная комплектация ммОсь–X: 6000, Ось–Y: 1500
Продольный рельс (ось-X) мм3500
Скорость перемещения мм/мин0–6000
Скорость резки мм/минГаз: 0–600, Плазма: 0–6000
Точность управления мм±0,1
Контроль высоты резака По напряжению дуги (при наличии датчика АСКВ)
Тип резки Газопламенная, плазменная
Толщина разрезаемого металла газом мм5–150**
Газ Кислород
Давление кислорода, макс. МПа0,7
Горючий газ Ацетилен, Пропан
Давление горючего газа, макс МПа0,1
Толщина разрезаемого металла плазмой* мм1–40**
Температура эксплуатации °Cот 0 до +40
Класс защиты IP 10
Вес блока ЧПУ кг30
Вес поперечной балки кг25
Вес продольного рельса кг120
Общий вес машины кг123

* При использовании аппарата воздушно–плазменной резки Сварог CUT 160 (J47).

** Рез с края листа.

Характеристики автоматической системы контроля высоты (АСКВ)

Модель ST-TH CEXO 3B
Параметры электропитания Постоянный ток 24±2В, 3А
Диапазон ручной регулировки мм0–100
Диапазон автоматической регулировки высоты мм3–30
Скорость автоматической регулировки высоты мм/мин3000
Точность управления мм±0,5
Температура эксплуатации ⁰Cот -10 до +50
Габариты мм155×87×71
Вес кг1,5

Комплектация и цены

Наименование продукции Цена, Р
Консольная машина термической резки
с ЧПУ Valiant 3.0 (1500×3000мм) 1 год гарантии
488 740
Автоматическая система контроля высоты Входит в комплектацию
Комплект программного обеспечения FAST CAM Входит в комплектацию
Дополнительное оборудование, услуги
Чертежи для изготовления стола для плазменной Бесплатно
Источник плазменной резки ТМ «Сварог» CUT 90 REAL (L205) 91 760
Источник плазменной резки ТМ «Сварог» CUT 100 (L221) 166 550
Источник плазменной резки ТМ «Сварог» CUT 160 (L307) 225 000
Пусконаладочные работы и обучение персонала По договоренности
Резак плазменный авт. TECH CSA 81 цент. адаптер 6м IVT0636* 25 082
Резак плазменный авт. TECH CSA 101 цент. адаптер 6м IVT0666* 26 098
Резак плазменный авт. TECH CSA 141 цент. адаптер 6м IVT0695* 34 831
Резак плазменный авт. TECH CSA 141 цент. адаптер 12м IVT0691* 43 790
Комплект подключения VALIANT 3.0 для CUT 90 REAL (L205) По договоренности
Пульт управления машиной с ЧПУ беспроводной 19 510
Удалённая помощь в работе с ПО Бесплатно
Инструкция по сборке Скачать

*- Резак плазменный выбирается в зависимости от толщины разрезаемого металла, производительности и модели аппарата воздушно-плазменной резки.

При толщине разрезаемого металла более 10 мм рекомендовано использовать удлиненный набор расходных материалов (сопло, катод, защитная насадка).
